隨著我國機械水平方面的技能與水平的提高,特別是國家中小企業的發展,對于起重機的需求,使用,要求上都有提高,且對起重機的安全性能、效率及耐久性的要求也相對提高。綜合這些需求,合理地設計BZD5型立柱式懸臂起重機有著十分積極的現實意義。

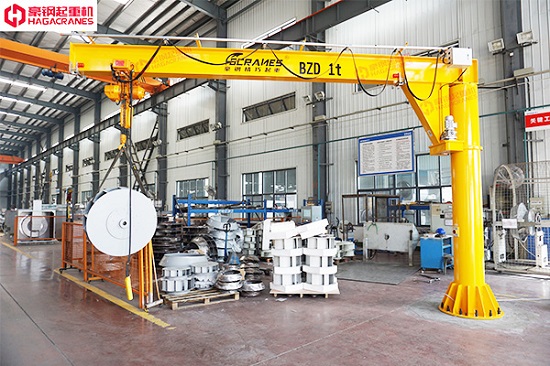

bzd5型立柱式起重機優點是重量輕，旋臂幅度長，起重量較大，安裝操作維修保養簡單。它們相對獨立，是一種理想的工作崗位運輸裝置，廣泛應用于各種裝卸平臺，所占空間也相對較小，BZD型立柱式懸臂起重機是在手動基礎上加上電動回轉驅動裝置，與附著在懸臂梁上的電動葫蘆，無論周旋轉，水平運行，還是升降運動完全實現電控，極大的降低了勞動強度與工作效率。

bzd5型立柱懸臂起重機主要參數:

起重量:5噸，提升高度:4米，大回轉半徑R:4米，回轉角度:360°，起升速度:常速,8米分慢速,0.8米/分，外形高度:5750米，外形寬度:4.6米，運行速度:20米分，自重:4500公斤。

bzd5型立柱式旋臂吊的構造：

1、整體結構方案：懸臂梁直接通過上旋轉支承固定在立柱的頂端,與下回轉支承支撐臂梁,來實現360度旋轉。

2、起升機構與運行機構方案：鋼絲繩電動葫蘆是由起升電動機,運行電動機,減速器,鋼絲繩卷筒,吊鉤,聯軸器組成。重量輕,體積小,設計合理,運行平穩,操作簡單,運行方便,可做起升,水平運動,力學性能好。此外能夠直接以工字梁作為運行軌道,安裝方便。廣泛應用于懸臂,龍門等起重機上。

3、電動葫蘆選擇：md1型鋼絲繩電動葫蘆主要的區別是其起升電機有快饅兩檔起升速度8m/min和0.8m/min,不同的情況可以滿足不同的需求,這在使用方面可以說大大的增加了MD1型鋼絲繩電動萌蘆的范圍。結構緊湊、重量輕、體積小是它另外的特點。廣泛應用于很多工礦企業、鐵路、碼頭、倉庫中的小型起吊裝置與運行。

4、旋轉支承機構：雙排異球式回轉支承。雙排異球式回轉支承廣泛應用于塔式起重機雙排異球式回轉支承具有兩個內圈一個外圈,通過異徑雙排直徑不同的鋼球與隔離塊鑲嵌連接。上下圓弧軌道的承載角度都為90度,能夠承受很大的軸向力,彎矩與傾覆力矩。

5、bzd5型立柱懸臂吊回轉驅動裝置：回轉驅動結構固定在下支承上。電動機連接減速器,直接固定在下支撐上,通過電動機連接減速器帶動齒輪轉動,進而帶動懸臂梁轉動。誠速器輸出用齒輪,大齒輪與立柱中央固定的齒圈相連,以旋轉機構支架的旋轉帶動懸臂梁繞立柱旋轉。

6、懸臂梁截面形式的方案：選擇工字鋼作為起重機懸臂梁，工字鋼能夠承受較大的彎矩與傾覆力矩,相對來說質量輕便,同時可以作為電動葫蘆的導軌。而對焊槽鋼能夠承受較大的軸向力,但在切向力,扭矩的承受卻相對來說差。因此選擇工字鋼。
