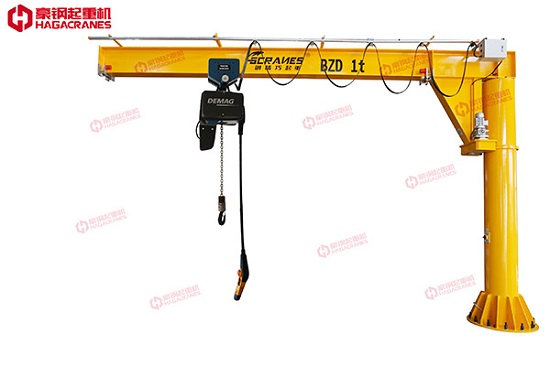

立柱式旋臂吊的構造
立柱式旋臂吊是一種輕型工作強度起重機它具有重量輕，跨度大，起重量大，經濟耐用的特點。機械效率高，安裝，使用和維護方便，成本低。那么立柱旋臂吊都是有哪些結構組成的呢？
立柱式旋臂吊結構：
1.旋臂吊立柱由圓形管組成，底板和旋轉軸兩端焊接，上部安裝腰圈軌道。底板通過化學螺栓固定在水泥地面上，確保了起重機的穩定性。在旋轉軸上形成通孔以將電纜隱藏在柱內。360度集電器可安裝在旋轉軸上，使旋臂旋轉n*360度旋轉。腰圈軌道用于立柱式旋臂吊的旋轉。軌道上有幾個小孔安裝旋轉限位塊，可實現0-360度角度限制。
2、臂旋臂由工字鋼和H型鋼組成。它適用于各種環鏈葫蘆的安裝和操作。可移動止動裝置安裝在兩端，以確保葫蘆在特定行程內工作。
3、旋臂起重機支架采用矩形鋼管和支撐旋臂的鋼板焊接而成。三角支撐，優越的機械結構，重量輕，安全性高。支架下有兩個旋轉車輪。同通過輕型蝸輪蝸桿減速電機驅動主動車輪，實現立柱式旋臂吊的電動旋轉。
4、立柱式旋臂吊的旋轉裝置采用圓管作為殼體，內部安裝調心滾子軸承，實現旋臂的自由旋轉。由于調心滾子軸承本身的性能，即使腰圈和立柱的同心度略有偏差，也能確保旋臂起重機的安全使用。
5、C型軌道可安裝在旋臂式旋臂上，用于安裝電動葫蘆供電電纜。外形小巧美觀，適用性強。
豪鋼常年提供各種噸位各種型號的懸臂吊，還不知如何選擇旋臂吊的朋友請參照文章定柱式旋臂吊如何選型？有任何關于起重機技術、價格、維保問題請咨詢豪鋼客服或撥打服務熱線18918602006
