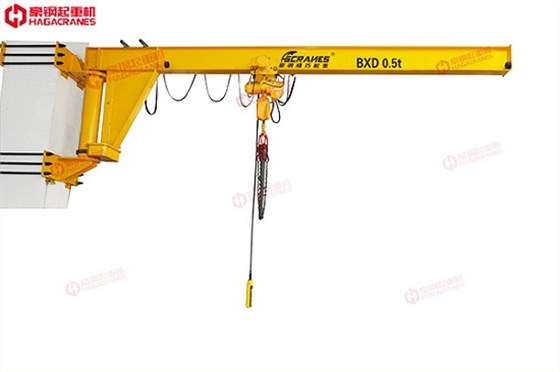

壁柱式旋臂起重機整機主要由懸臂梁、電動葫蘆小車、上下固定支座、電氣控制和立柱等組成，懸臂梁采用桁架式雙主梁偏軌的結構形式，其上布置有小車運行軌遒，小車安全限位，小車導電工程拖鏈等裝置。

臂式旋臂起重機小車起升機構采用固定式電動葫蘆，壁柱式旋臂起重機小車架由2個用于固定車輪的縱梁和2個用于固定電動葫蘆的橫梁組成，小車軌距為400mm。2個主梁的空檔處只用于容納吊鈞的運行，起升作業全部在主梁的下方完成。

立柱采用φ650mm的無縫鋼管，兩端焊接有固定軸，用于同上下支座的連接。壁柱式旋臂起重機懸臂梁焊接好后通過上下固定板同立柱焊接在一起。立柱上垂直于主梁方向左右各安裝有一個限位開關，通過與固定在墻壁上的弧形安全尺共同作用，實現180°回轉角度的控制。

壁柱式旋臂起重機整機采用現場安裝完成后整體吊裝的方式，安裝調整好后將左支座梁焊接在機房的墻壁因定板上。上固定支座通過安裝在立柱上的調心滾子軸承承受傾翻力矩。因定軸套裝配調陛好后焊接在右支座梁上，然后用螺栓將軸承座連接起來，為方便維修和調整，左、右攴座梁通過梁接頭連接。

整機調整后將固定支座焊接在機房的墻壁固定板上。下國定支座通過安裝在立柱上的調心滾子軸承和推力調心滾子軸承來承受傾翻轉矩和軸向力。回轉三合一減連郾用螺栓國定在焊接在立柱上的減達器闥定座上，小齒輪套裝在減連器輸出軸上，大齒輪和軸承座分別用螺栓固定在固定支座上。回轉工作時大齒輪不動，巨合一減速器驅動小齒輪帶著懸臂梁繞大齒輪做回轉運動。
